خانه /محصولات/باد دریایی شناور لیدار/سیستم LiDAR شناور FLS LiDAR دوگانه

سیستم LiDAR شناور FLS LiDAR دوگانه

1 واحد
MOQ
USD 100millon per year(for leasing), USD 150million(for sale)
قیمت
سیستم LiDAR شناور FLS LiDAR دوگانه
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
مواد: LLDPE، فولاد، آلومینیوم
قطر: 5 متر
ارتفاع: 9 متر
وزن: 14.5 تن
شناوری کل: 25 تن
LiDAR: "کوب بادي در ساحل "مولا B300M، ZX300M
برجسته کردن:

لیدار دوگانه شناور,سیستم شناور LiDAR دوگانه,سیستم های LiDAR شناور FLS

,

Floating LiDAR System Dual

,

FLS Floating LiDAR Systems
اطلاعات اولیه
محل منبع: چین
نام تجاری: Blue Aspirations
گواهی: Carbon Trust OWA Stage 2
شماره مدل: BA-FLS-NX5
پرداخت
جزئیات بسته بندی: 2 یا 3 ظرف
زمان تحویل: 2 ماه
شرایط پرداخت: T/T
قابلیت ارائه: 4 واحد در هر 2 ماه بدون تایید قبلی
توضیحات محصول

سیستم شناور LiDAR، سیستم شناور LiDAR، LiDAR دوگانه LiDAR دوگانه LiDAR

نسل بعدی اندازه گیری های دریایی

سیستم شناور LiDAR، LiDAR دوگانه

تکنولوژی سریع، دقیق و قابل اعتماد برای توسعه باد دریایی مبتنی بر داده.

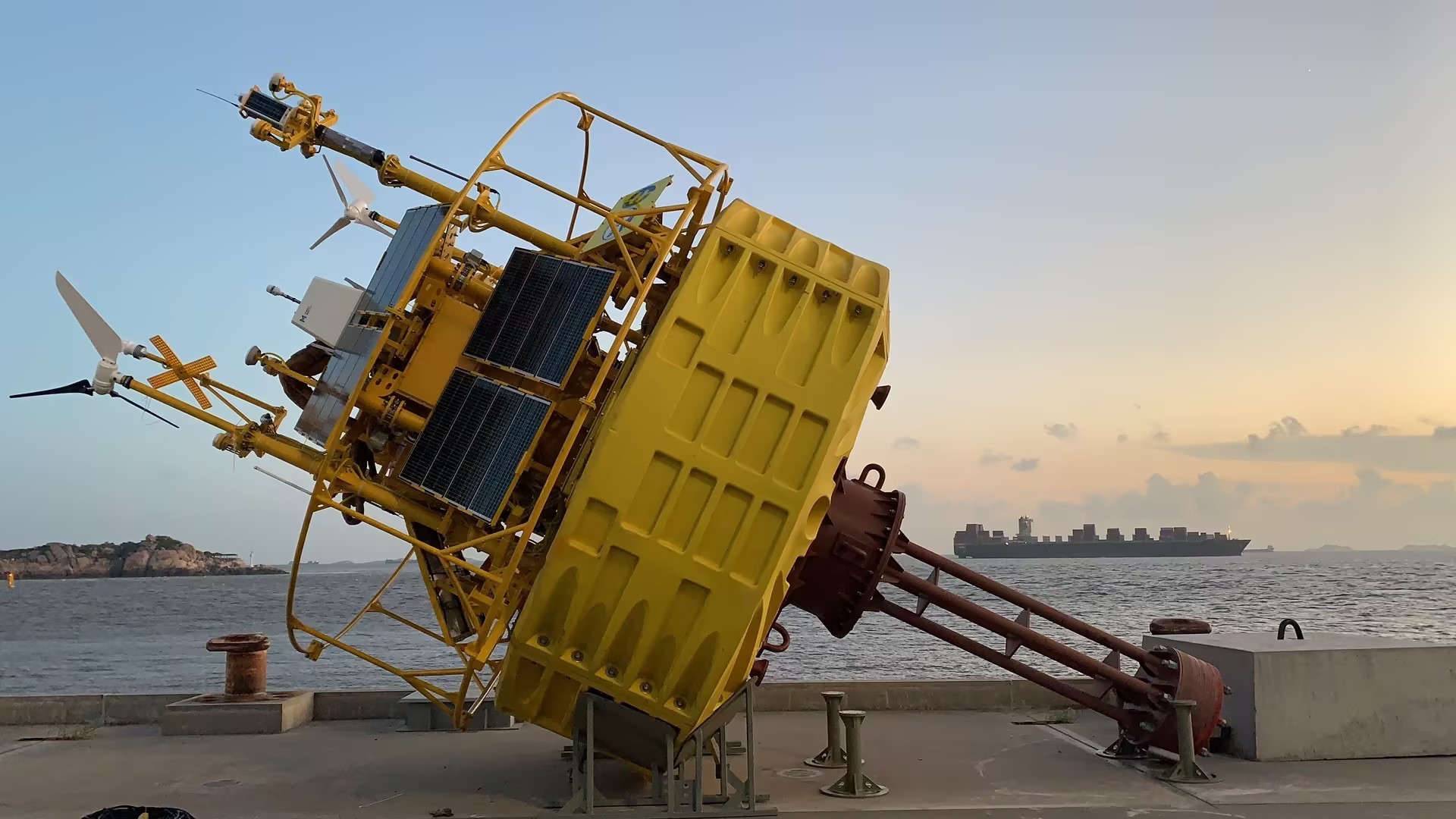

سیستم LiDAR شناور FLS LiDAR دوگانه 0

مأموريت ما

"آماج های آبی" برای تسریع در پذیرش جهانی انرژی های تجدید پذیر با استفاده از قدرت داده ها تاسیس شد.و یک تیم با بیش از یک دهه تجربه در صنعت انرژی های تجدید پذیر، ما با مشتریانی همکاری می کنیم که علاقه ما به پایداری و جاه طلبی ما برای مقابله با چالش های قرن آینده را به اشتراک می گذارند.

اصول طراحی

قابلیت اطمینان مهم ترین ویژگی هر سیستم شناور لیدار است و یک اصل اصلی فلسفه طراحی Blue Aspirations است.با استفاده از تخصص تیم ما در اصول طراحی از صنعت مخابرات، سیستم بر افزوده بودن در اجزای کلیدی خود تاکید دارد. مدل تجاری نیز به طور مکرر با استفاده از شبیه سازی ها برای مدل سازی مسیرهای شکست و حذف نقطه ی واحد شکست طراحی شده است.نمونه های کلیدی از چگونگی تجسم این اصول در سیستم شناور لیدار عبارتند از::

  • حداقل دو منبع جمع آوری داده های باد و حرکت
  • حداقل دو تا از هر پیوند حسگر جمع آوری داده؛
  • دو سرور که برای تعویض بدون مشکل در صورت توقف سرور با یکدیگر تنظیم شده اند.
  • افزونه در هر سیستم تامین برق برای اطمینان از خطر ناچیز کمبود برق
  • بانک های باتری نصب شده در کابینت های جداگانه با یک مدار اتوماتیک برای انتقال بار در صورت خرابی یک بانک باتری؛
  • یک زیرسیستم ارتباطی داده با حداقل دو کانال از لینک بالا و لینک پایین در صورت عدم وجود 2/3/4G؛ و
  • منبع پشتیبان برای اندازه گیری جهت و حرکت برای حفظ تامین داده های با کیفیت بالا، حتی در صورت آسیب قابل توجهی به سیستمسنسورهای GNSS-INS اولیه و قطب نما.

جبران حرکت

از آنجایی که حرکت بوئی بر جهت باد و اندازه گیری سرعت باد توسط LiDAR تأثیر می گذارد، سیستم Blue Aspirations با یک سنسور حرکت برای به دست آوردن داده های ارتفاع و رول با وضوح بالا مجهز است.و سنسورهای مسیر و DGPS برای به دست آوردن اطلاعات دقیق مسیرالگوریتم ثبت شده ما سپس از یک روش پیش بینی برای اصلاح داده های سرعت باد LiDAR به سطح افقی مناسب استفاده می کند.با محاسبه زاویه نصب LiDAR از سنسور مسیر درست شمال، این سیستم همچنین قادر به تبدیل داده های جمع آوری شده جهت باد به زاویه صحیح است.



جزئیات فنی

ماژول ها جزئیات
طومار

-قطر: 5 متر

- ارتفاع: 9 متر

- وزن: 14 تن

شناوريت خالص: 10 تن

ساختار: کابینت های چندگانه

مواد: پی ای، فولاد کربن، فولاد ضد زنگ
سیستم لنگر انداز(1)

عمق آب: >5 متر

لنگر: لنگر سیمان 12t و / یا لنگر قدرت نگه داری بالا

لنگر: لنگر یک نقطه ای با زنجیره DIN5683-II

- قابل تنظیم برای متناسب با نیازهای خاص سایت از جمله عمق آب بزرگتر

- چند سیستم لنگرگیری نیز در دسترس است
سیستم کنترل

-PLC صنعتی

-یا کنترل کننده ی داخلی بی ای
LiDAR ها

-ليدارها:Dلیدار(پیش فرض)

-ZX 300M، نسخه ی ساحل Windcube، مولاس 300M
منبع برق

ظرفیت باتری: مجموعا 60kwh در گروه های متعدد

- توربین های بادی: 2 × 350W

- پانل های خورشیدی: 1600W، گروه های متعدد
سیستم ناوبری

-AIS×1

رفلکتور رادار × 2

- چراغ ناوبری سازگار با IALA1 × 1

پشتیبانی از چراغ های ناوبری دوگانه اما نیاز به پاسخگویی به الزامات مقامات محلی
سیستم موقعیت

- جهت: 0-360 درجه

- دقت جهت: 0.09° (2 متر خط پایه)

- دقت موقعیت: 0.5m (افقی، حالت SBAS)
سنسورهای حرکتی - سنسور GNSS-INS×2 یا سنسور GNSS-INS×1 و سنسور MRU×1
سیستم های ارتباطی

- ماژول های SAT: Iridium SBD×1، سایر ماژول های داده ی SAT پهن باند (اختیاری)

- شبکه های تلفن همراه: 2G / 3G / 4G × 1؛ 2.4G / 5G Wi-Fi × 2؛ اتصال Ethernet محلی
جمع آوری داده ها

کامپیوترهای صنعتی دوگانه

- رابط: سریال×6، اترنت×2
سنسورهای هیدرولوژیک

حسگر جريان دپلر

حسگر موج و حسگر عمق آب

حسگر نمک و دما آب



مشخصات لیدارس



1 پارامترهای اندازه گیری
1.1 ارتفاع اندازه گیری ((مجموعه) 30 متر 300 متر
1.2 لایه اندازه گیری 12
1.3 محدوده اندازه گیری سرعت باد 0m/s75m/s
1.4 دقت اندازه گیری سرعت باد 0.1m/s
1.5 محدوده اندازه گیری جهت باد 0°360°
1.6 دقت اندازه گیری جهت باد 1°
1.7 ظرفیت ذخیره سازی داده >5 سال
1.8 انتقال داده ماهواره ای، 4G، وای فای
2 شرایط کاری
2.1 منبع برق 24 ولت DC،90 ~ 270 ولت AC
2.2 مصرف برق ۶۰ وات
2.3 محدوده رطوبت کاری 0٪ تا 100٪
2.4 محدوده دمای کاری -40°C ~ 50°C
2.5 سطح حفاظت IP67
2.6 ایمنی چشم کلاس 1M ((EN60825-1)
3 گواهینامه DNV-GL/DTU/WINDGUARD/ETL/CE/

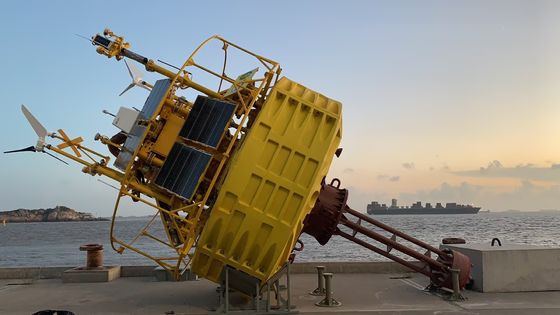

سیستم LiDAR شناور FLS LiDAR دوگانه 1



نشانه ها، کمک های ناوبری، موقعیت و سیستم های هشدار

سیستم شناور LiDAR Blue Aspirations مجهز به:

رنگ آبی زرد

· علامت X زرد

· چراغ های نور زرد با فرکانس پالس خاص برای یک سیستم جمع آوری داده های اقیانوس

· سیستم شناسایی خودکار

· رفلکتور رادار و

· تمام نشانه های اضافی و کمک های ناوبری که توسط مقررات محلی مورد نیاز است.

در زیر یک پیکربندی معمولی است، با این حال هر سیستم برای پاسخگویی به نیازهای محلی سازگار است.







چراغ های ناوبری

محدوده: 5NM



کراس
