Name: بادبادک های شناور LiDAR برای نظارت بر آب و هوا برای راهنمای ناوبری
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.7 (182 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

برجسته کردن:

طومار هواشناسی,طوق های راهنمای ناوبری,طومار نظارت هیدرولوژیک

buoys for navigational guides

Hydrologic Monitoring Buoy

اطلاعات اولیه

محل منبع: چین

نام تجاری: Blue Aspirations

گواهی: OWA Stage 2

شماره مدل: BA-FLS-NX5

پرداخت

جزئیات بسته بندی: 3 ظرف استاندارد

زمان تحویل: 2-3 ماهه

شرایط پرداخت: T/T

قابلیت ارائه: 3 واحد/ماه بدون اعتبارسنجی قبلی.

گالری

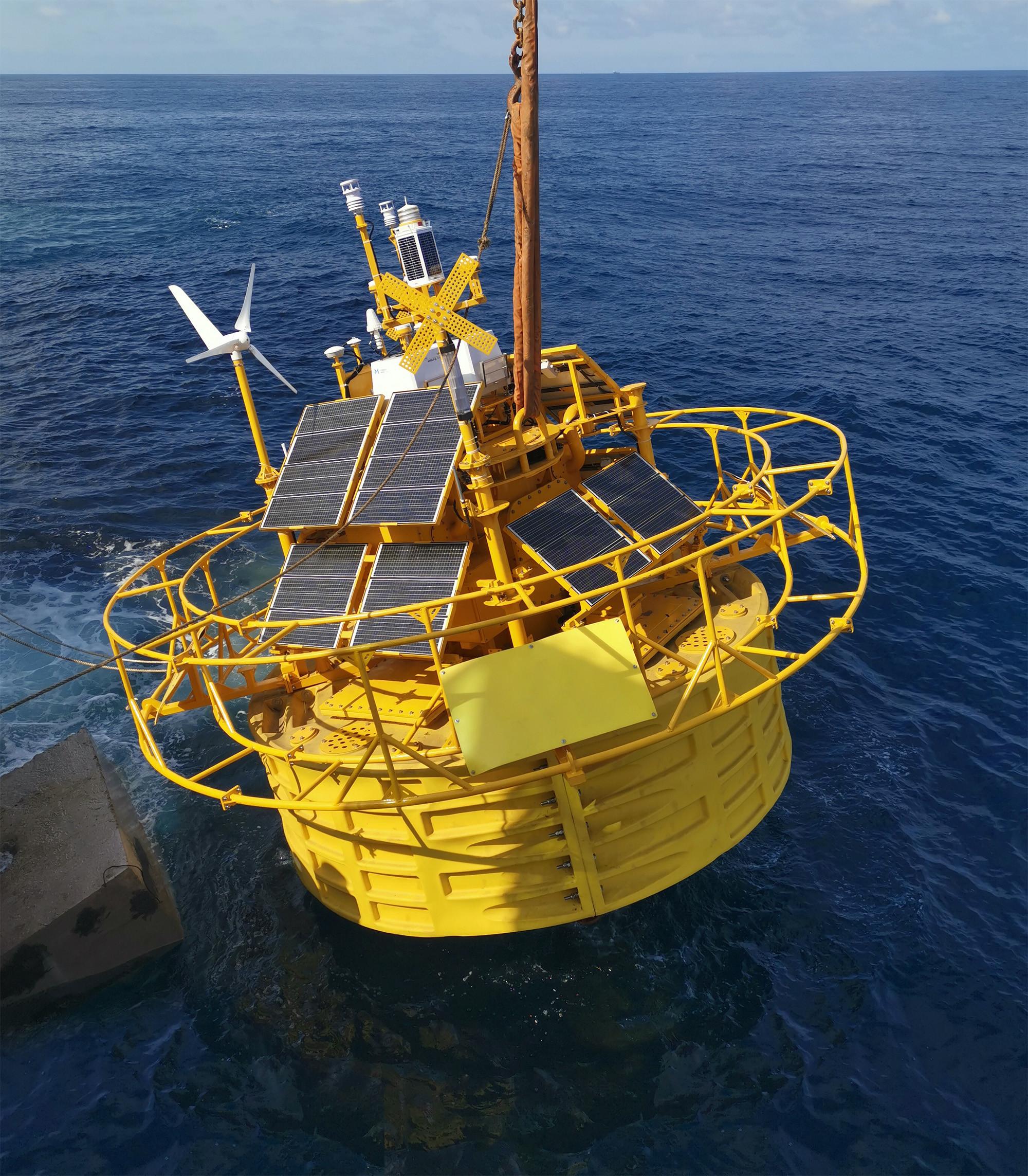

بادبادک های شناور LiDAR برای نظارت بر آب و هوا برای راهنمای ناوبری

توضیحات محصول

تیر شناور LiDAR-Hydrological

1. پلتفرم شناور

پلت فرم شناور از 4 بلوک فوم تشکیل شده است که در داخل محفظه PE قرار دارند. بلوک ها از طریق قالب گیری چرخش، و ساختار ماژولار آنها اجازه می دهد تا سیستم شناور Lidar به راحتی برای بارگذاری جدا شود این کار باعث صرفه جویی در زمان و هزینه های حمل و نقل داخلی و بین المللی می شود.

2اصول طراحی

قابلیت اطمینان مهمترین ویژگی هر سیستم شناور لیدار است و یک اصل اصلی فلسفه طراحی Blue Aspirations است.با استفاده از تخصص تیم ما در اصول طراحی از صنعت مخابراتاین مدل تجاری نیز به طور مکرر با استفاده از شبیه سازی ها برای مدل سازی مسیرهای شکست و حذف نقاط تک شکست طراحی شده است.نمونه های کلیدی از چگونگی تجسم این اصول در سیستم شناور لیدار عبارتند از::

حداقل دو منبع جمع آوری داده های باد و حرکت
حداقل دو تا از هر پیوند حسگر جمع آوری داده؛
دو سرور که برای تعویض بدون مشکل در صورت توقف سرور با یکدیگر تنظیم شده اند.
افزونه در هر سیستم تامین برق برای اطمینان از خطر ناچیز کمبود برق
بانک های باتری نصب شده در کابینت های جداگانه با یک مدار اتوماتیک برای انتقال بار در صورت خرابی یک بانک باتری؛
یک زیرسیستم ارتباطی داده با حداقل دو کانال از لینک بالا و لینک پایین در صورت عدم وجود 2/3/4G؛ و
منبع پشتیبان برای اندازه گیری جهت و حرکت برای حفظ تامین داده های با کیفیت بالا، حتی در صورت آسیب قابل توجهی به سیستمسنسورهای GNSS-INS اولیه و قطب نما.

بادبادک های شناور LiDAR برای نظارت بر آب و هوا برای راهنمای ناوبری 1

3جبران حرکتی

از آنجایی که حرکت بوئی بر جهت باد و اندازه گیری سرعت باد توسط LiDAR تأثیر می گذارد، سیستم Blue Aspirations با یک سنسور حرکت برای به دست آوردن داده های ارتفاع و رول با وضوح بالا مجهز است.و سنسورهای مسیر و DGPS برای به دست آوردن اطلاعات دقیق مسیرالگوریتم ثبت شده ما سپس از یک روش پیش بینی برای اصلاح داده های سرعت باد LiDAR به سطح افقی مناسب استفاده می کند.با محاسبه زاویه نصب LiDAR از سنسور مسیر درست شمال، این سیستم همچنین قادر به تبدیل داده های جمع آوری شده جهت باد به زاویه صحیح است.

3جزئیات فنی

*ماژول ها*	*جزئیات*
طومار	-قطر: 5 متر - ارتفاع: 9 متر - وزن: 14.5 تن - طواف خالص: 10.5 تن ساختار: کابینت های چندگانه مواد: پی ای، فولاد کربن، فولاد ضد زنگ
سیستم لنگر انداز	عمق آب: >5 متر لنگر: بلوک سیمان و/یا لنگر لنگر - لنگر انداختن: لنگر انداختن یک نقطه ای - قابل تنظیم برای متناسب با نیازهای خاص سایت از جمله عمق آب عمیق - چند سیستم لنگرگیری نیز در دسترس است
سیستم کنترل	-PLC صنعتی -یا کنترل کننده ی داخلی بی ای
LiDAR ها	-ليدارها:Dلیدار(پیش فرض) (نسخه ی دریای Windcube؛ ZX 300M، Movelaser B300M)
منبع برق	ظرفیت باتری: مجموعا 60kwh در گروه های متعدد - توربین های بادی: 2×350W؛ - پانل های خورشیدی: 1600W، گروه های متعدد؛ - سلول های سوخت: 2x110W با سوخت 224L ((اختیاری)
سیستم ناوبری	-AIS×1 رفلکتور رادار × 2 - چراغ ناوبری سازگار با IALA1 × 1 پشتیبانی از چراغ های ناوبری دوگانه اما نیاز به پاسخگویی به نیاز مقامات محلی
سیستم موقعیت	- جهت: 0-360 درجه - دقت جهت: 0.09° (2 متر خط پایه) - دقت موقعیت: 0.5m (افقی، حالت SBAS)
سنسورهای حرکتی	- سنسور GNSS-INS×2 یا سنسور GNSS-INS×1 و سنسور MRU×1
سیستم های ارتباطی	- ماژول های SAT: Iridium SBD×1، سایر ماژول های داده ی SAT پهن باند (اختیاری) - شبکه های تلفن همراه: 2G / 3G / 4G × 1؛ 2.4G / 5G Wi-Fi × 2؛ اتصال Ethernet محلی
جمع آوری داده ها	کامپیوترهای صنعتی دوگانه - رابط: سریال×6، اترنت×2
سنسورهای هیدرولوژیک (اختیاری)	حسگر جريان دپلر حسگر موج و حسگر عمق آب حسگر نمک و دما آب

5خلاصه ی اعتباربخشی

ما می خواهیم در این سند خلاصه ای از گزارش های مشتریان خود یا اشخاص ثالثی که توسط مشتریان ما تعیین شده اند که ادعاهای درستی داده ها و در دسترس بودن داده ها را پشتیبانی می کنند را شامل کنیم.

خلاصه ای از نتایج اصلی در زیر ارائه شده است.

مشتری

نام پروژه

طومار وLiDARمدل

مرجع

صادر کننده گزارش

زمان

یافته های اصلی

آرزوهای آبی

اعتماد کربن

نقشه راه OWA مرحله 2 تأیید (داندی، اسکاتلند)

BA-FLS-NX5،

ZX 300M x 1

کپسول باد در ساحل V2 x1

ساحل

مت است

کلاه اينچ

خدمات Oldbaum از انگلستان

(تصدیق کننده شخص ثالث).

DNV گزارش نهایی را بررسی خواهد کرد

2023.3 - 20239

گزارش ارزیابی دوره دوم برای Windcube:

مدت زمان: 77 روزسیستمدسترسی: 100%

داده هادسترسی: >99.2٪ برای تمام ارتفاع های اندازه گیری

دقت داده ها ((سرعت باد):

>2m/s: R²> 0.991، شیب: 0.995 ~ 1.001

۴ تا ۱۶ متر در ثانیه: R²> 0.985، شیب: 0.988 ~ 1.001

دقت داده ها ((راه بادی):

91 متر: R²>0.998، شیب: 1.003,

101 متر: R²>0.998، شیب: 1.003,

111 متر:R²>0.998، شیب: 1.003,

چین سه دره

یانگ جیانگ

گوانگدونگ

BA-FLS-NX5،

ZX 300M

ساحل

مت است

آبی

Aاسپراشن

2021

مدت زمان: دو ماهسیستمدسترسی: 100%

داده هادسترسی: >99.98٪ برای تمام ارتفاع های اندازه گیری

دقت داده ها ((سرعت باد):

>2m/s: R²> 0.9959، شیب: 0.9964 ~ 1.0096

۴ تا ۱۶ متر در ثانیه: R²> 0.9921، شیب: 0.9986 ~ 1.0122

دقت داده ها ((راه بادی):

50 متر: R2 > 0.9987، شیب: 1.0125، تعویض: ۱.9075

100 متر: R2 > 0.9986، شیب: 1.0198، تعویض: ۱.4955

چین سه دره

یانگ جیانگ

گوانگدونگ

BA-FLS-NX5،

مولاس B300M

ساحل

مت است

شانگهای

موسسه

2022

مدت زمان: دو ماهسیستمدسترسی: 100%

داده هادسترسی: >98.5٪ برای تمام ارتفاع های اندازه گیری

دقت داده ها(سرعت باد):

>2m/s: R2 > 0.99، شیب: 1.00 ~ 1.01

۴ تا ۱۶ متر در ثانیه: R2 > ۰99، شیب: 1.00 ~ 1.02

دقت داده ها(راه بادی):

R2 > 097، شیب: 1.03، تعویض: -1.3

آرزوهای آبی

نمونه اولیه

اعتباربخشی

ژوشان، نزديک ساحل

BA-FLS-24,

ZX 300M

ZX ثابت

300 متر

DNVGL

2019

مدت زمان:یک ماهسیستمدسترسی: 100%

داده هادسترسی: >97% برای تمام ارتفاعهای اندازه گیری

دقت داده ها(سرعت باد):

>2m/s: R2 > 0.994، شیب: 0.994 ~ 1.003

دقت داده ها(راه بادی):

R2 > 0999، شیب: 0.998-1.002,

تعویض: -0.83 ~ 0.04

هوارون

کانگنان

ژجیانگ

BA-FLS-NX5،

ZX 300M

ساحل

مت است

هوارون

2020

مدت زمان:یک ماهسیستمدسترسی:100 درصد

داده هادسترسی: >96.24٪ برای تمام ارتفاع های اندازه گیری به جز 120 متر (توجه: 91.31٪، چندین روز مه)

دقت داده ها(سرعت باد):

>2m/s: R2 > 0.9918، شیب: 0.9889 ~ 1.0283

۴ تا ۱۶ متر در ثانیه: R2 > ۰9851، شیب: 0.9851 ~ 0.9938

دقت داده ها(راه بادی):

R2 > 09981، شیب: 0.9826 ~ 0.9961، تعویض: -0.758 ~ 1.4559

شانگهای

موسسه

نانوی

شانگهای

BA-FLS-NX5،

ZX 300M

ثابت شده

پلتفرم

ZX 300

آبی

آرزوها

2020

مدت زمان: دو ماهسیستمدسترسی: 100%

داده هادسترسی:>99.7٪ برای تمام ارتفاع های اندازه گیری

دقت داده ها(سرعت باد، >2m/s و 4 ~ 16m/s): R2 > 0.97، شیب: 0.98 ~ 1.02

توجه: LiDAR پلتفرم یک مشکل کشنده با جهت باد دارد بنابراین جهت باد مقایسه نمی شود

قدرت

چین

شانتو

BA4.1S

ZX 300M

2020

مدت زمان: دو ماهسیستمدسترسی: 100%

داده هادسترسی: >99.0% برای تمام ارتفاعهای اندازه گیری
